HƯỚNG DẪN LẮP ĐẶT

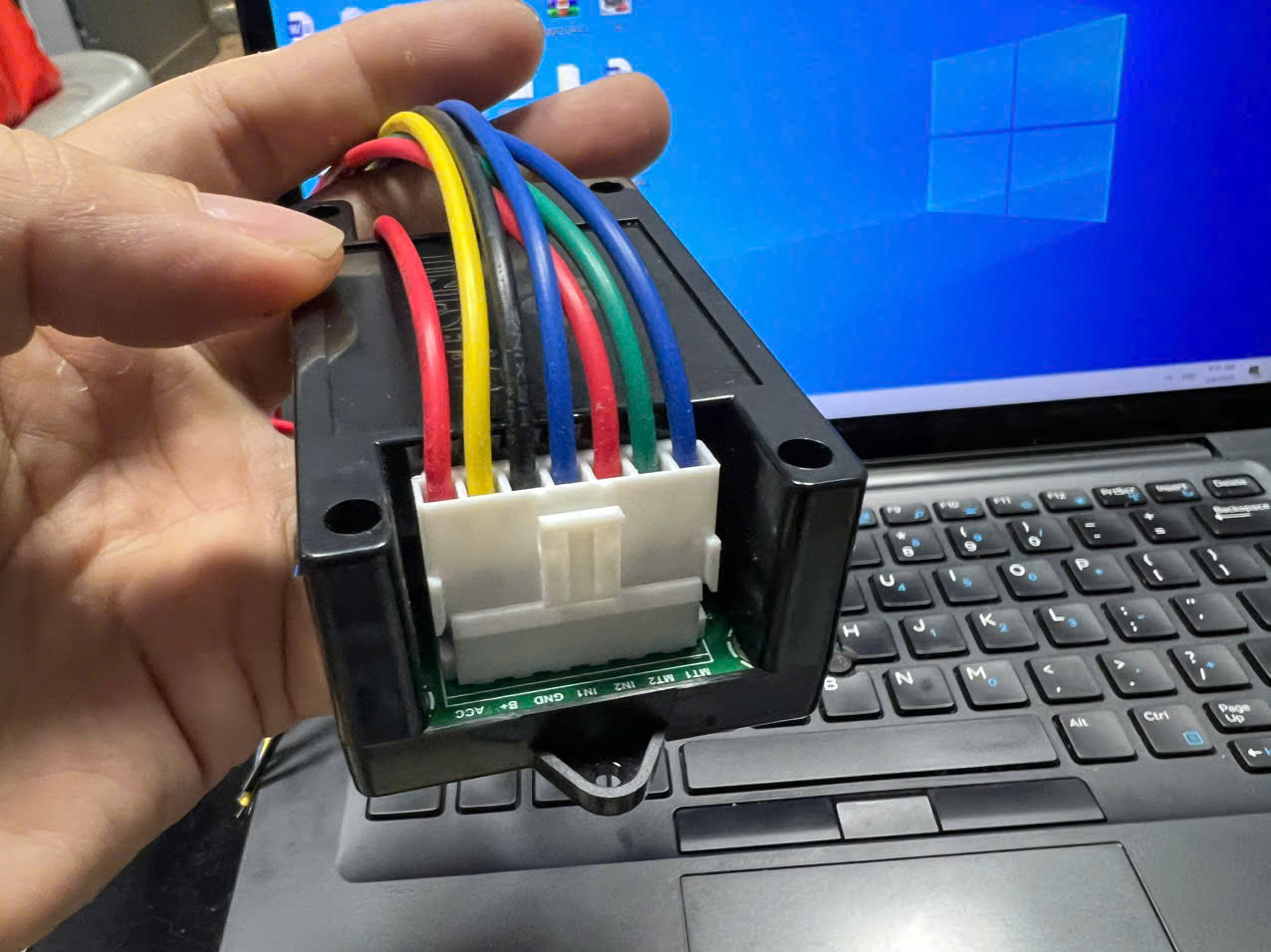

1. Đấu nguồn
- Đỏ ACC
- Vàng B+
- Đen mass
- Trắng Inn 1 (hướng về công tắc)
-Cam Inn 2 (hướng về công tấc)
-Xanh lá MT 2 (hướng về motor)
-Xanh dương MT 1 (hướng về motor)
Note: xác định 2 dây moto tiến lùi, sau đó cắt đôi 2 dây moto tiến lùi thì sẽ có 2 hướng dây (hướng đi về moto và hướng đi ra công tắc), rồi đấu như hướng dẫn.
2. Đặt nam châm và cảm biến
- Nam châm sẽ đặt trên trục quay của motor
- Cảm biến được đặt vị trí cố định để đếm số vòng quay motor ( hay vòng quay nam châm)
Lưu ý:
- Nên nhỏ 1 chút keo dính sắt để cố định nam châm
- Đặt cảm biến sao nam châm và mặt cảm biến đối xứng cách nhau dưới 2mm. Nếu cố định đúng đèn led trên hộp khiển tắt .
3. Gắn nút set vị trí ghế
- Dùng dao dọc giấy cắt để không bị trầy những vị trí khác
- Xác định đúng vị trí phía sau ko bị cấn nút, cấn moto….
- Cố định ít keo dính sắt, hoặc keo AB để nút nhấn được chắc chắn
HƯỚNG DẪN CÀI ĐẶT
1. Lưu vị trí lùi và tiến
Vị trí lùi: tắt máy xe (tắt ACC), chỉnh ghế đến vị trí lùi cần lưu
Vị trí tiến (vị trí lái xe): nổ máy xe (bật ACC), chỉnh ghế đến vị trí tiến cần lưu (vị trí lái xe thỏa mái nhất để lái)
Note: vị trí lùi/tiến có thể lưu ở bất kỳ vị trí nào, tùy thuộc vào chế độ Tắt/Bật ACC
2. Lưu vị trí 1, 2, 3 (đối với xe nhiều người sử dụng)
- Nổ máy xe (bật ACC)
- Chỉnh ghế đến vị trí cần lưu số 1, bấm giữ đồng thời nút set + 1
- Chỉnh ghế đến vị trí cần lưu số 2, bấm giữ đồng thời nút set + 2
- Chỉnh ghế đến vị trí cần lưu số 2, bấm giữ đồng thời nút set + 2
