Lắp đặt cốp điện uni-gate Mitsu Xforce
B1: Thay pát (nếu có)
B2: Lắp ty (đúng chiều)
B3. Lắp ngàm khóa hít
B4. Đi dây ty, dây nguồn và dây tín hiệu
B5. Cấp nguồn, đóng cốp bằng tay lần đầu (set hành trình cốp)
B6. Kiểm tra những tính năng của cốp
- Bấm đóng/mở cốp: nút bấm trước/sau cốp, remote
- Chống kẹt
- Set chiều cao cốp
|

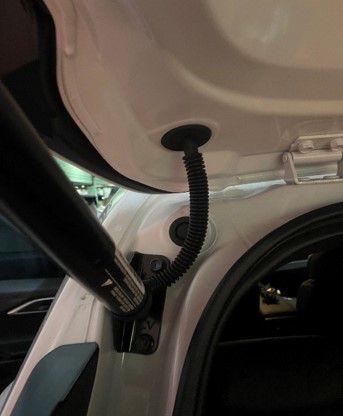

Hướng đi dây ty (pát dưới giữ zin)
|
Hướng đi dây ty (pát dưới giữ zin)
|
|
Pát đỡ trên (phải)
|
Pát đỡ trên (bên trái)
|
|

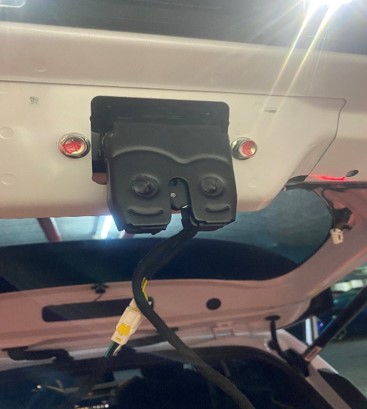

Thay thế ngàm khóa hít trên
|

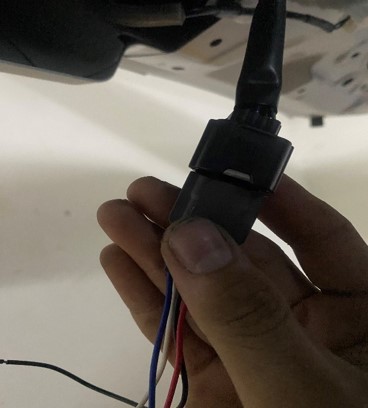

Giắc cắm Threeline
|
|
Vị trí nút bấm mở cốp zin
|

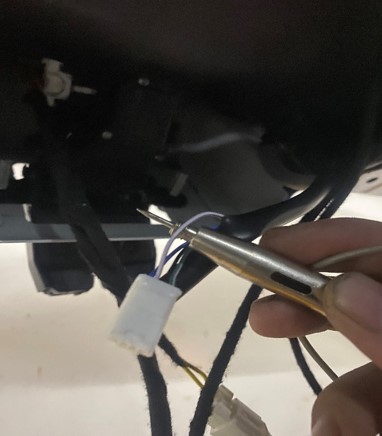

Dây kích đóng/mở cốp (đấu đá cốp)
|

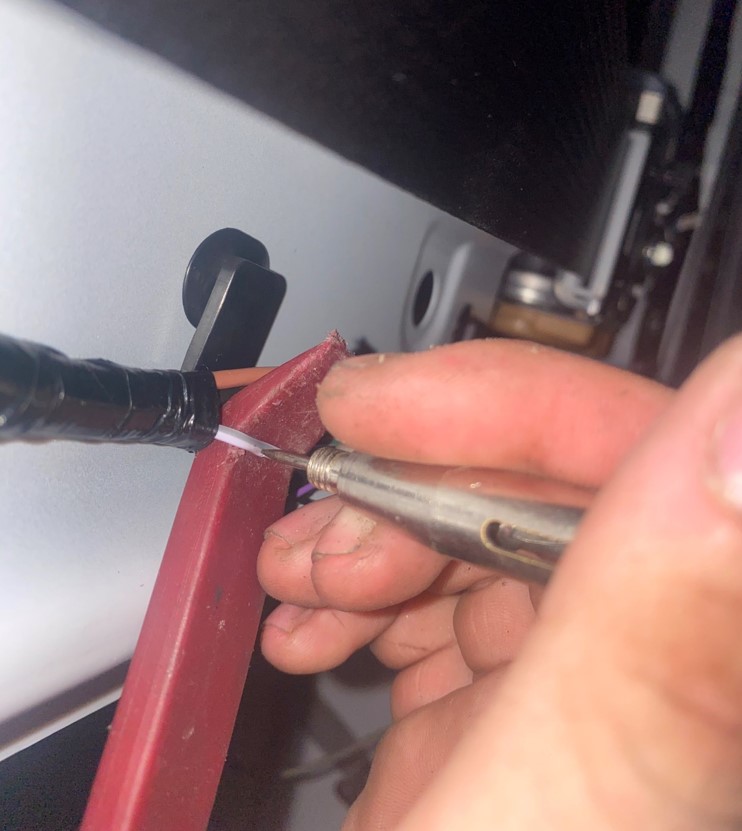

Central line (Cột B)
